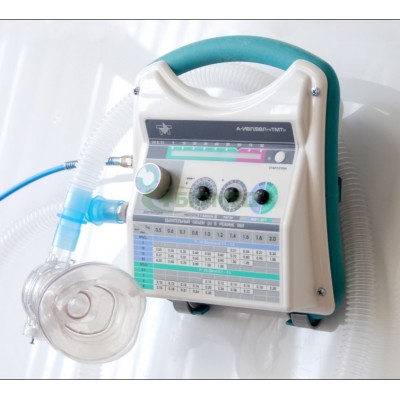

Апарат штучної вентиляції легенів портативний А-ШВЛ / ВВЛ- «ТМТ»

Апарат призначений для дорослих і дітей від одного року і старше.

Апарат забезпечує:
- Керовану ШВЛ з перемиканням дихального циклу за часом, з активним вдихом і пасивним видихом;
- Допоміжну ШВЛ (ДВЛ) в режимах відгукування на дихальні зусилля пацієнта ("на вимогу" ") і примусової подачі дихального газу при відсутності дихального зусилля пацієнта (" автоматичний ").

1.Аппарат забезпечує проведення наступних реанімаційних дихальних заходів:
-керовану штучну вентиляцію легень (ШВЛ) дорослих і дітей старше 6 років;
-керовану штучну вентиляцію легень (ШВЛ) дітей у віці від 1 року до 6 років;
-допоміжну штучну вентиляцію легенів (ВВЛ) дорослих і дітей старше 6 років;
-допоміжну штучну вентиляцію легенів (ВВЛ) дітей у віці від 1 року до 6 років.

2. У режимі ШВЛ для дорослих та дітей старше 6 років апарат забезпечує:
-хвилинну вентиляцію при проведенні ШВЛ киснево-повітряною сумішшю в межах від 3 до 20л / хв, з відхиленнями, що допускаються від встановлених значень ± 15%;
-хвилинну вентиляцію при проведенні ШВЛ киснем в межах від 1,0 до 9,0 л / хв, з відхиленнями, що допускаються від встановлених значень ± 15%;
-частота вентиляції в межах від 10 до 60 1 / хв, з відхиленнями, що допускаються від встановлених значень ± 3%;
- відношення тривалостей вдиху і видиху 1: 2-0,5;
-концентрація кисню в киснево-повітряної суміші (50 ± 5%);
-максимальний безпечний тиск, що обмежується запобіжним клапаном, (5 ± 0,5) кПа ((50 ± 5) см вод. ст.);
-позитивний тиск на видиху в межах від 0,5 до 1,5 кПа (від 5 до 15 см вод. ст.), з фіксацією значень 0,5; 1,0 і 1,5кПа (5; 10 і 15 см вод. Ст.) (За наявності клапана ПДКВ);
Допустимі відхилення від встановлених значень:
для 0,5кПа - ± 0,2кПа (5 см вод. ст. - ± 2см вод. ст.),
для 1,0 і 1,5кПа - ± 0,3кПа (10 і 15 см вод. ст. - ± 0,3 см вод. ст.);
-Втрата тиску газу в лінії пасивного видиху не більше 0,2 кПа (2 см вод. ст.) на постійному потоці газу 25 дм ³ / хв (л / хв);
- витік газу в частині дихального контура, що знаходиться під тиском, не більше 4 дм ³ / хв (л / хв).

3.В режимі ШВЛ для дітей у віці від 1 року до 6 років апарат забезпечує:
-хвилинну вентиляцію при проведенні ШВЛ киснево-повітряною сумішшю в межах від 0,7 до 6,0 л / хв, з відхиленнями, що допускаються від встановлених значень ± 15%;
-хвилинну вентиляцію при проведенні ШВЛ киснем в межах від 0,8 до 3,5 л / хв, з відхиленнями, що допускаються від встановлених значень ± 15%;
-Частота вентиляції в межах від 20 до 80 1 / хв, з відхиленнями, що допускаються від встановлених значень ± 3%;
- відношення тривалостей вдиху і видиху 1: 2-0,5;
-концентрації кисню в киснево-повітряної суміші (50 ± 5%);
-максимальний безпечний тиск обмежується запобіжним клапаном, (5 ± 0,5) кПа ((50 ± 5) см вод. ст.);
-позитивний тиск на видиху в межах від 0,5 до 1,5 кПа (від 5 до 15 см вод. ст.), з фіксацією значень 0,5; 1,0 і 1,5кПа (5; 10 і 15 см вод. Ст.) (За наявності клапана ПДКВ);
Допустимі відхилення від встановлених значень:
для 0,5кПа - ± 0,2кПа (5 см вод. ст. - ± 2см вод. ст.),
для 1,0 і 1,5кПа - ± 0,3кПа (10 і 15 см вод. ст. - ± 0,3 см вод. ст.);
-Втрата тиску газу в лінії пасивного видиху не більше 0,2 кПа (2 см вод. ст.) на постійному потоці газу 25 дм ³ / хв (л / хв);
- витік газу в частині дихального контура, що знаходиться під тиском, не більше 4 дм ³ / хв (л / хв).

4.У режимі ВВЛ для дорослих і дітей старше 6 років апарат забезпечує:
-регулювання дихального об'єму при проведенні ВВЛ киснево-повітряною сумішшю в режимах "на вимогу" і в "автоматичному": нижня межа - не більше 0,2 л, верхня межа - не менше 1,2 л;
-регулювання часу позитивного вдиху від 0,5 до 2с;
-регулювання запускає розрідження в режимі "на вимогу" від 0,05 до 2,0кПа (від 0,5 до 20 см вод. ст.);
-регулювання часу очікування дихального зусилля пацієнта в "автоматичному" режимі:
нижня межа - не більше 2с, верхня межа - не менше 20с,
граничні відхилення - не більше - 15% від встановлених значень;
-концентрації кисню в киснево-повітряної суміші (50 ± 5%);
-максимальний безпечний тиск, що обмежується запобіжним клапаном 5,0 ± 0,5кПа (50 ± 5 см вод. ст.);
-Втрата тиску газу в лінії пасивного видиху не більше 0,2 кПа (2 см вод. ст.) на постійному потоці газу 25л / хв;
- витік газу в частині дихального контура, що знаходиться під тиском, не більше 4л / хв.

5.В режимі ВВЛ для дітей у віці від 1 року до 6 років апарат забезпечує:
-регулювання дихального об'єму при проведенні ВВЛ киснево-повітряною сумішшю в режимах "на вимогу" і в "автоматичному": нижня межа - не більше 0,1 л, верхня межа - не менше 0,3л;
-регулювання часу позитивного вдиху від 0,5 до 2с;
-регулювання запускає розрідження в режимі "на вимогу" від 0,05 до 2,0кПа (від 0,5 до 20 см вод. ст.);
-регулювання часу очікування дихального зусилля пацієнта в "автоматичному" режимі:
нижня межа - не більше 2с, верхня межа - не менше 20с,
граничні відхилення - не більше - 15% від встановлених значень;
-концентрація кисню в киснево-повітряної суміші (50 ± 5%);
-максимальний безпечний тиск, що обмежується запобіжним клапаном 5,0 ± 0,5кПа (50 ± 5 см вод. ст.);
-Втрата тиску газу в лінії пасивного видиху не більше 0,2 кПа (2 см вод. ст.) на постійному потоці газу 25л / хв;
-утечку газу в частині дихального контура, що знаходиться під тиском, не більше 4л / хв.

6.Аппарат працює від будь-якого джерела стисненого кисню з тиском на виході від 0,3 до 0,5 МПа (від 3 до 5 кгс / см²), а також від автономного джерела кисню (балон з киснем ємністю 2л), тиском 15МПа (150 кгс / см²).
Електроживлення апарату здійснюється або від бортової мережі транспортного засобу напругою 9,5 ... 30 В постійного струму, споживаної потужністю не більше 12 Вт, або від промислової мережі змінного струму з напругою 220В і частотою 50Гц через адаптер, що входить в комплект апарату, або від вбудованого джерела електроживлення - акумулятор ємністю 2,2 А-ч, номінальною напругою 12 В, з автоматичним зарядним пристроєм.
З електробезпеки апарат відповідає ГОСТ Р50267.12-93 для апаратів з внутрішнім джерелом живлення типу "В".
Маса апарату (без балона і редуктора) не більше 2,6 кг.
Габаритні розміри апарата не більше 233x100x248 мм.
